Комплектуючі

Комплектуючі для сонячних електростанцій та акумуляторних систем

Надійність сонячної електростанції залежить не лише від фотомодулів та інвертора. Для безпечного накопичення електроенергії, контролю акумуляторів і стабільної роботи резервного живлення потрібні правильно підібрані комплектуючі.

До цієї категорії належать BMS-плати, Smart BMS, балансири для акумуляторних батарей, блоки керування АКБ і модулі розширення систем збереження енергії. Вони контролюють заряджання та розряджання батарей, вирівнюють напругу між комірками, передають інформацію інвертору й допомагають захистити обладнання від небезпечних режимів роботи.

В інтернет-магазині «Велес Енерго» можна купити комплектуючі для сонячних електростанцій, LiFePO4 акумуляторів, гібридних інверторів, домашніх і комерційних систем накопичення енергії. Допомагаємо перевірити сумісність компонентів, підібрати обладнання та організовуємо доставку по Україні.

Для чого потрібні комплектуючі у сонячній електростанції

У гібридній сонячній електростанції акумулятори накопичують надлишкову енергію від фотомодулів і віддають її ввечері, вночі або під час відключення зовнішньої мережі.

Щоб цей процес був контрольованим і безпечним, система повинна:

• контролювати напругу кожної акумуляторної комірки;

• обмежувати зарядний і розрядний струм;

• контролювати температуру батареї;

• вирівнювати рівень заряду між комірками;

• передавати інвертору інформацію про стан акумулятора;

• відключати батарею у разі небезпечних параметрів;

• підтримувати правильну роботу декількох акумуляторних модулів;

• контролювати розширення батарейної системи.

Ці завдання виконують BMS-плати, балансири та спеціальні блоки керування. Конкретний набір комплектуючих залежить від типу акумулятора, напруги системи, кількості комірок, моделі інвертора та конфігурації сонячної електростанції.

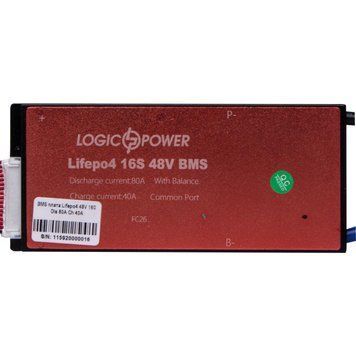

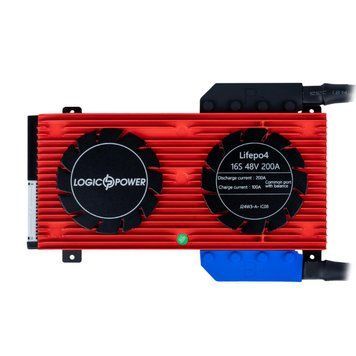

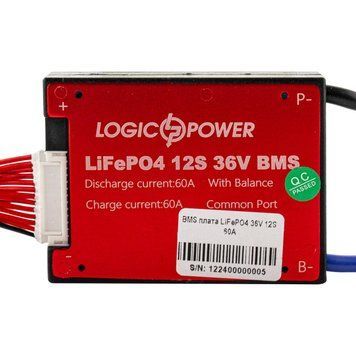

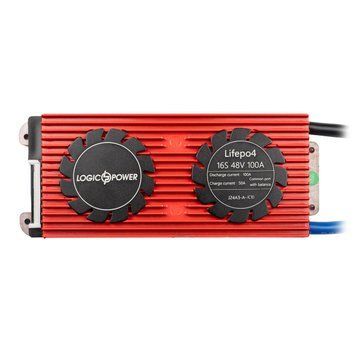

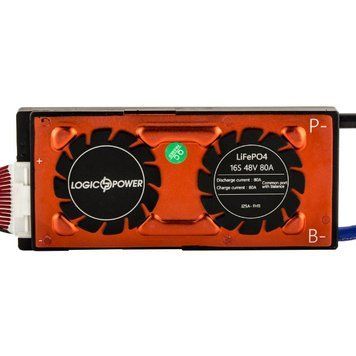

BMS-плати для сонячних акумуляторів

BMS, або Battery Management System, — це електронна система контролю та захисту акумуляторної батареї. Вона відстежує параметри окремих комірок і всієї акумуляторної збірки.

BMS може захищати акумулятор від:

• перезаряджання;

• надмірного розряджання;

• перевищення допустимого струму;

• короткого замикання;

• перегрівання;

• заряджання за недопустимої температури;

• критичної різниці напруги між комірками.

BMS не збільшує потужність або ємність батареї. Її головне завдання — контролювати стан акумулятора та припиняти заряджання або розряджання, якщо параметри виходять за безпечні межі.

Для сонячної електростанції BMS потрібно підбирати відповідно до типу акумуляторних комірок, напруги, кількості послідовно з’єднаних елементів і максимального струму системи.

Smart BMS для LiFePO4 акумуляторів

Smart BMS має додаткові можливості контролю, налаштування та передачі інформації. Залежно від моделі вона може підтримувати Bluetooth, мобільний застосунок, LCD-дисплей, UART, CAN або RS485.

Smart BMS дозволяє контролювати:

• загальну напругу акумулятора;

• напругу кожної комірки;

• струм заряджання та розряджання;

• температуру батареї;

• орієнтовний рівень заряду;

• стан балансування;

• активні помилки;

• спрацювання захисту.

Інтерфейси CAN і RS485 можуть використовуватися для зв’язку BMS із гібридним інвертором. Але наявність однакового роз’єму не гарантує сумісності. Інвертор і BMS повинні підтримувати однаковий протокол, правильну схему кабелю та відповідні налаштування програмного забезпечення.

Балансири для акумуляторних батарей

Балансир використовується для вирівнювання напруги між комірками або окремими акумуляторами, з’єднаними в одну систему.

Через відмінності внутрішнього опору, температури, ємності та ступеня зносу комірки можуть заряджатися нерівномірно. Одна комірка досягає максимальної або мінімальної напруги раніше за інші, через що BMS відключає всю батарею.

Правильно підібраний балансир допомагає:

• зменшити різницю напруги між комірками;

• стабілізувати роботу акумуляторної батареї;

• ефективніше використовувати доступну ємність;

• зменшити кількість передчасних відключень BMS;

• підтримувати рівномірніше заряджання батареї.

Балансир не замінює BMS. Він вирівнює напругу між елементами, але не забезпечує повноцінний захист від короткого замикання, перевантаження, перегрівання або глибокого розряду.

Активні балансири для АКБ

Active Balancer активно перерозподіляє енергію між комірками з різним рівнем напруги. На відміну від пасивного балансування, надлишкова енергія не лише розсіюється у вигляді тепла, а передається коміркам із нижчим рівнем заряду.

Активні балансири можуть використовуватися в LiFePO4 акумуляторах, системах резервного живлення та сонячних електростанціях із багатокомірковими батареями.

У каталозі «Велес Енерго» представлені балансири для акумуляторних систем на 24, 48, 60, 72 і 96 В. Але загальної напруги недостатньо для правильного вибору. Потрібно також перевірити кількість комірок, їхній тип, робочий діапазон напруги та схему підключення.

Блоки керування акумуляторними системами

У модульних системах збереження енергії використовуються окремі блоки керування, які контролюють роботу акумуляторних модулів і забезпечують їхню взаємодію з гібридним інвертором.

Залежно від моделі та призначення такий блок може:

• керувати акумуляторною баштою;

• контролювати напругу та струм;

• збирати інформацію від батарейних модулів;

• передавати інвертору дані про стан заряду;

• керувати контакторами;

• контролювати температурні показники;

• виявляти помилки системи;

• забезпечувати роботу декількох батарейних модулів.

Блоки керування SolaX Power та інших виробників потрібно підбирати під конкретну серію акумуляторів. Вони не є універсальними та не можуть довільно використовуватися з батареями іншої моделі.

Блоки розширення систем накопичення енергії

Блоки розширення використовуються для правильного підключення додаткових акумуляторних модулів або батарейних башт.

До цієї групи можуть належати:

• Series Box для послідовного з’єднання;

• Parallel BMS Box для паралельної роботи батарейних груп;

• контролери додаткових акумуляторних башт;

• комутаційні блоки;

• модулі керування розширеною системою.

Можливість розширення потрібно перевіряти до придбання акумуляторної системи. Виробник визначає допустиму кількість батарейних модулів, варіанти їх з’єднання та сумісні блоки керування.

Не можна самостійно об’єднувати акумулятори різної моделі, напруги, ємності, хімічного складу або ступеня зносу, якщо виробник прямо не дозволяє таку конфігурацію.

Як вибрати комплектуючі для сонячної електростанції

Тип акумуляторних комірок

BMS і балансир повинні відповідати хімічному складу батареї. LiFePO4, Li-ion і LTO акумулятори мають різні діапазони робочої та граничної напруги.

Кількість комірок

У назвах BMS використовуються позначення 4S, 8S, 12S, 16S, 20S та інші. Вони показують кількість послідовно з’єднаних комірок.

Для LiFePO4 батарей найчастіше використовуються такі конфігурації:

• 4S — номінальна напруга 12,8 В;

• 8S — номінальна напруга 25,6 В;

• 16S — номінальна напруга 51,2 В.

Точну конфігурацію потрібно перевіряти за документацією акумулятора.

Струм заряджання та розряджання

BMS повинна витримувати максимальний зарядний, постійний розрядний і короткочасний піковий струм системи.

Орієнтовний струм навантаження можна визначити за формулою:

Потужність інвертора, Вт ÷ напруга акумуляторної системи, В = орієнтовний струм, А.

До отриманого значення потрібно додати запас, врахувати ККД інвертора та пускові навантаження підключених приладів.

Напруга системи

Комплектуючі повинні відповідати номінальній і максимальній напрузі акумуляторної батареї. Особливо важливо розрізняти низьковольтні та високовольтні системи накопичення енергії.

Високовольтні батарейні модулі, блоки керування та інвертори підбираються як єдина сумісна система.

Сумісність з інвертором

Перед придбанням Smart BMS або блока керування потрібно перевірити:

• виробника та модель інвертора;

• тип і модель акумулятора;

• робочу напругу;

• підтримуваний протокол CAN або RS485;

• схему кабелю зв’язку;

• версію програмного забезпечення;

• рекомендовані налаштування батареї.

Кабелі CAN і RS485 можуть мати однакові роз’єми, але різне розташування контактів. Неправильний кабель може спричинити відсутність зв’язку між інвертором і BMS.

Де використовуються комплектуючі

BMS-плати, Smart BMS, балансири й блоки керування застосовуються у:

• гібридних сонячних електростанціях;

• автономних СЕС;

• системах резервного живлення;

• домашніх системах накопичення енергії;

• гібридних системах IES;

• комерційних сонячних електростанціях;

• низьковольтних акумуляторних системах;

• високовольтних батарейних системах;

• LiFePO4 акумуляторних збірках;

• електротранспорті та автономному обладнанні.

Які дані потрібні для підбору комплектуючих

Щоб спеціалісти «Велес Енерго» могли правильно підібрати комплектуючі, повідомте:

• модель гібридного інвертора;

• виробника й модель акумулятора;

• тип акумуляторних комірок;

• кількість послідовно з’єднаних елементів;

• номінальну та максимальну напругу;

• ємність батареї;

• максимальний струм заряджання;

• постійний і піковий струм розряджання;

• модель встановленої BMS;

• кількість акумуляторних модулів;

• спосіб їх з’єднання;

• потрібний тип зв’язку;

• фотографії маркування та роз’ємів.

За цими даними можна перевірити технічні параметри та зменшити ризик придбання несумісного компонента.

Монтаж комплектуючих для СЕС

BMS, балансири й блоки розширення потрібно встановлювати відповідно до схеми виробника. Помилка в послідовності підключення вимірювальних проводів може пошкодити плату або акумуляторні комірки.

Перед монтажем необхідно:

• перевірити напругу кожної комірки;

• перевірити полярність;

• відключити заряджання та навантаження;

• використовувати кабелі відповідного перерізу;

• встановити необхідний електричний захист;

• дотримуватися послідовності підключення;

• правильно налаштувати параметри BMS;

• перевірити зв’язок з інвертором;

• протестувати систему після підключення.

Монтаж і обслуговування високовольтних акумуляторних систем повинні виконувати кваліфіковані спеціалісти.

Чому комплектуючі для СЕС варто купити у «Велес Енерго»

«Велес Енерго» понад 10 років працює у сфері сонячної енергетики та реалізує системи для приватних будинків, комерційних і промислових об’єктів.

Ми допомагаємо підібрати комплектуючі не лише за назвою, а й за технічними характеристиками та сумісністю з інвертором і акумуляторами.

Наші клієнти отримують:

• професійну консультацію;

• перевірку сумісності обладнання;

• допомогу в підборі BMS і балансира;

• підбір блоків керування та розширення;

• обладнання від перевірених виробників;

• офіційну гарантію;

• доставку по Україні;

• професійний монтаж сонячних електростанцій;

• технічну підтримку після встановлення.

Купити комплектуючі для сонячної електростанції можна в інтернет-магазині «Велес Енерго» у Хмельницькому. Перед оформленням замовлення рекомендуємо звернутися до менеджера та перевірити сумісність обладнання.

Поширені запитання про комплектуючі для сонячних електростанцій

Що входить до комплектуючих для сонячної електростанції?

У цьому підрозділі представлені BMS-плати, Smart BMS, балансири, блоки керування та компоненти для розширення акумуляторних систем, які працюють у складі гібридних і автономних СЕС.

Для чого потрібна BMS у сонячній електростанції?

BMS контролює заряджання та розряджання акумулятора, відстежує напругу, струм і температуру та допомагає захистити батарею від небезпечних режимів роботи.

Чи можна використовувати LiFePO4 акумулятор без BMS?

Літієва акумуляторна збірка повинна мати правильно підібрану систему керування та захисту. Використання батареї без BMS може пошкодити комірки та бути небезпечним.

Чим Smart BMS відрізняється від звичайної BMS?

Smart BMS може підтримувати додатковий контроль і передачу даних через Bluetooth, CAN, RS485, UART або мобільний застосунок. Точні функції залежать від моделі.

Чим балансир відрізняється від BMS?

Балансир вирівнює напругу між комірками, а BMS контролює батарею та забезпечує її захист. Балансир не може повністю замінити BMS.

Чи можна підключити будь-яку Smart BMS до гібридного інвертора?

Ні. Потрібно перевірити робочу напругу, струм, тип акумуляторів, протокол зв’язку, схему кабелю та підтримку конкретної моделі інвертора.

Що означають позначення 4S, 8S і 16S?

Це кількість послідовно з’єднаних акумуляторних комірок. BMS повинна відповідати конфігурації та хімічному складу батареї.

Чи потрібен балансир, якщо акумулятор має BMS?

Не завжди. Деякі BMS мають вбудоване балансування. Необхідність зовнішнього балансира залежить від різниці напруги між комірками, можливостей BMS та рекомендацій виробника.

Чи можна збільшити ємність акумуляторної системи?

Так, якщо виробник підтримує додавання акумуляторних модулів. Перед розширенням потрібно перевірити сумісність батарей, BMS, блока керування та інвертора.

Хто повинен встановлювати комплектуючі для СЕС?

Підключення BMS, високовольтних блоків керування та модулів розширення повинні виконувати спеціалісти, які мають досвід роботи із сонячними й акумуляторними системами.

Де купити комплектуючі для сонячних електростанцій?

Замовити BMS, Smart BMS, балансири та блоки керування можна в інтернет-магазині «Велес Енерго». Допоможемо перевірити сумісність і організуємо доставку по Україні.
